اصلی ترین کوئل جک S5

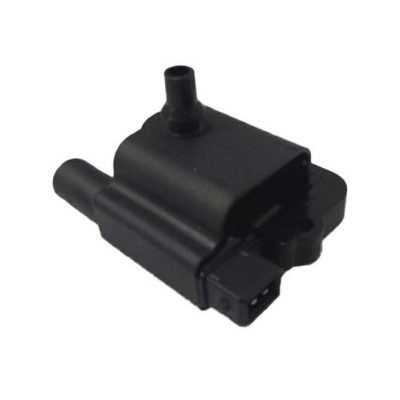

کوئل جکS5

سیم پیچ های القایی در خودرو وجود دارد که در سیستم جرقه زنی خودرو تعبیه شده و جریان برق با ولتاژ بالا را تولید می کند این سیم پیچ کوئل جک S5  است.

در زمان احتراق و جرقه زنی و جریان برق لازم در خودرو که باید به شمع ها برسد تا در سر سیلندر جرقه ایجاد کند این عمل توسط این قطعه انجام میشود. به این صورت که جرقه سبب احتراق شده و باید دارای ولتاژ بالایی باشد.برای همین چون ولتاژ باتری خودرو تنها 12 ولت می باشد بنابراین باید قطعه ای در این بخش قرار بدهیم که این ولتاژ را بالاببرد. پس خودروسازان در خودرو برای انجام این عمل از قطعه ای به نام کوئل جک S5 یا سیم پیچ احتراق استفاده کردند.

در شکل کوئل جک S5  سیم پیچ های القایی از دو سیم پیچ تشکیل شده است که سیم پیچ اولیه و ثانویه نام دارد. در این بخش اول جریان ورودی به سیم پیچ اولیه وارد وبعد از عبور از آن سبب القای الکتریکی به بخش دوم یا همان سیم پیچ ثانویه می شود که این عمل موجب میگردد سیم پیج ثانویه این ولتاژ را تا چند هزار برابر تقویت می کند.

البته کوئل جک اصلی S5 به غیراز سیم پیچ اولیه، سیم پیج ثانویه دارای هسته مرکزی و بدنه می باشد. در واقع مابین دو سیم پیچ یک عایق نازک وجود دارد تا حرارت تولید شده در سیم پیچ ها سبب صدمه به آنها نشود.

کوئل جک S5 دارای سیم پیچ ها که از جنس مس است و تعداد دور سیم پیچ اولیه نیز حدود 250 تا 350 حلقه که مقاومت 3 آهمی را در آن به وجود می آید.

البته تعداد دور سیم در سیم پیچ ثاویه بیشتر و حدود 15 تا 30 هزار حلقه هست به این صورت که انتهای سیم پیچ ثانویه به وایر خودرو اتصال داشته تا جریان مورد نیاز برای جرقه زنی را به شمع خودرو ارسال کند.

خود کوئل جک S5  باید مقاوم باشد برای اینکه در اثر عبور جریان حرارت بدنه کوئل از بین نرود آن را از آلومینیوم که ضریب انتقال حرارت بالاتری دارد ساخته اند و هسته کوئل نیز از نوعی آلیاژ می باشد.

از جمله عوامل خرابی کوئل جک S5:

-سوختن کوئل

-عملکرد زیاد

-نصب کویل هایی که نامرغوب

-عدم کار کردن باتری و یا اتصالات که باعث عدم عملیات تقویت برق به وسیله این قطعه

-قطعه در برخی از اتصالات خود دچار برق دزدی و البته کویل نیز دچار برق دزدی است.
